ミニ旋盤は、内径、外径の円筒面、円錐面、旋回面、およびさまざまなメートルねじ、インチねじ、モジュールねじ、直径ピッチねじの旋削に適しています。油溝やキー溝のブローチ加工にも使用できます。

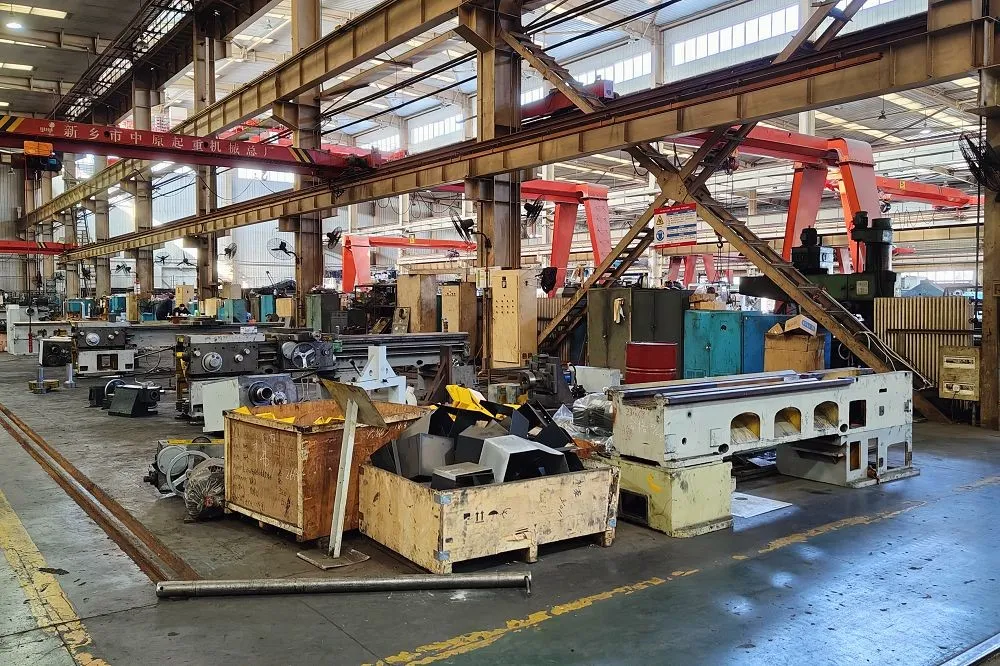

安陽 XS 工作機械は河南省安陽市にあります。中国の中小型普通旋盤分野のベテランメーカーです。-コストパフォーマンスの高さと確かな仕上がりで小規模な加工工場や専門学校でもご愛用いただいております。

安心の構造、十分な剛性

Xinxing の普通旋盤は主に HT250 高級鋳鉄ベッドを使用しており、人工時効処理が施されています。-構造が安定しており、振動性能が良く、連続切削でも良好な精度を維持できるため、中低炭素鋼、合金鋼、アルミニウム、銅などの各種金属の加工に適しています。

充実の仕様、豊富な選択肢

CW6180、CW6280、CW61100など、さまざまな仕様をラインナップしています。加工径は320mmから1000mmまであり、加工条件に合わせて軸間距離を選択できるため、小物部品から中型シャフトや円盤状ワークまでの加工ニーズに対応できます。{6}

成熟した伝送、便利なメンテナンス

主軸ボックスは、成熟した技術による変速構造を採用しており、プーリーグループの速度比を調整でき、大きな低速トルクと安定した高速動作を備えています。-これらのコンポーネントは互換性が高く、メンテナンスコストが低く、将来のメンテナンスやスペアパーツの交換が比較的便利です。

優れたコストパフォーマンス

XS 旋盤は、同様の CNC 旋盤と比較して価格が手頃で、限られた予算で一定の精度を必要とする加工シナリオに適しており、多くの小規模な機械加工ワークショップや職業訓練基地で好まれる機器の 1 つです。

ミニ旋盤パラメータ（振り幅800mm）

主な技術仕様
容量
ベッドの上でスイング	mm			800
スイングオーバーキャリッジ	mm			480
ワークの最大長さ	mm	1500	2000	3000	4000	5000	6000
最大回転長さ	mm	1350	1850	2850	3850	4850	5850
ガイドウェイの幅	mm	600
スピンドル
スピンドルノーズコード	mm	C11（C15は特殊構成）
スピンドルの穴の直径	mm	100 (140 は特別な構成)
スピンドルのテーパ穴		1:20
心押し台クイルのテーパー穴		モールス信号6
前進回転数		18種類
後進回転数		6種類
主軸速度-前進	r/min	5.5-750
主軸速度-逆転	r/min	10-775
送り動作
縦方向と横方向		64;0.1~24.32
横-対-送り速度		½
親ねじのねじピッチ	mm	12
メートルねじの数と範囲		50種類。 1-240(mm)
インチねじの数と範囲		26種類。 14-1 (歯/インチ)
モジュールスレッドの数と範囲		53種類; 0.5～120(mm)
径方向ピッチねじの数と範囲		24種類。 28-1 (歯/インチ)
キャリッジの早送り速度	mm/分	4000
刃物台
主軸中心線と工具載置面との間の距離-	mm	33
工具シャンクのサイズ	mm	32
刃物台スイング範囲		±90度
最大。トップスライドの移動量	mm	200
最大。クロススライドの移動量	mm	500

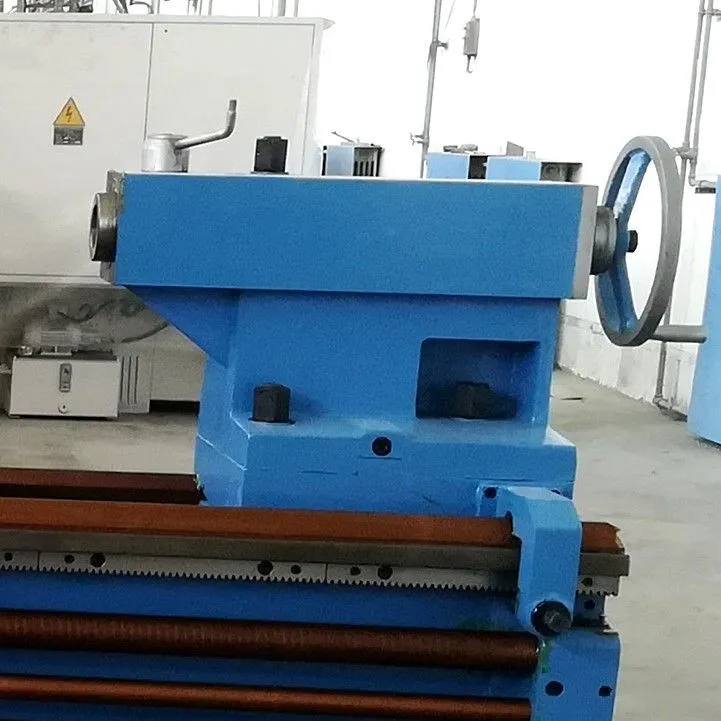

心押し台
心押し台クイルの直径	mm	100
心押し台クイルの移動量	mm	250
心押し台クイルのテーパー穴		モールス信号6
受入条件
GB/T4020-1997 精度平行旋盤
JB/T2322-1993 用語、平行旋盤
他の
メインモーター出力	キロワット	11
機械質量	kg	4900	5100	5500	6100	6900	7500
機械全体の寸法
長さ	mm	3670	3985	5165	6220	7400	8260
高さ	mm	1730
幅	mm	1450
